Radiadores para Transformadores de Potencia | Fabricante OEM

Radiadores para Transformadores de Potencia de Alto Rendimiento

Los radiadores para transformadores de potencia son componentes esenciales del sistema de refrigeración de transformadores de media y alta tensión. Su función principal es disipar el calor generado por el núcleo magnético y los devanados durante el funcionamiento continuo, garantizando una temperatura estable, reduciendo el envejecimiento del aceite aislante y prolongando la vida útil del transformador.

Radiastar es un fabricante especializado de radiadores para transformadores de potencia, ofreciendo soluciones OEM y personalizadas para transformadores desde 10 MVA hasta más de 500 MVA, con niveles de tensión de 35 kV, 66 kV, 110 kV, 132 kV, 220 kV, 330 kV y 500 kV.

Nuestros radiadores cumplen con los requisitos de los sistemas de refrigeración ONAN, ONAF, OFAF y OFWF, y son ampliamente utilizados en subestaciones, centrales eléctricas, parques solares, parques eólicos, industrias pesadas y proyectos de transmisión eléctrica.

¿Qué es un Radiador para Transformador de Potencia?

Un radiador para transformador de potencia es un intercambiador térmico conectado al tanque principal del transformador mediante bridas superiores e inferiores. El aceite caliente circula desde el tanque hacia el radiador, donde el calor se transfiere al aire ambiente antes de regresar al transformador.

Este proceso permite:

• Reducir la temperatura del aceite aislante.
• Mantener la temperatura del devanado dentro de los límites de diseño.
• Mejorar la eficiencia térmica.
• Incrementar la capacidad de sobrecarga.
• Prolongar la vida útil del transformador.

En transformadores de gran capacidad, los radiadores pueden trabajar junto con ventiladores o bombas de aceite para aumentar la capacidad de disipación térmica.

Aplicaciones de los Radiadores para Transformadores de Potencia

Los radiadores de Radiastar son adecuados para:

• Transformadores de potencia.
• Transformadores de subestaciones.
• Transformadores elevadores (GSU).
• Transformadores reductores.
• Transformadores para plantas hidroeléctricas.
• Transformadores para energía solar.
• Transformadores para parques eólicos.
• Transformadores para minería.
• Transformadores para acerías.
• Transformadores para refinerías.
• Transformadores para centros de datos.
• Transformadores para redes nacionales de transmisión.

Capacidades y Rangos de Voltaje

Radiastar fabrica radiadores compatibles con diferentes clases de transformadores.

Sistemas de Refrigeración Compatibles

Los radiadores pueden diseñarse para diferentes métodos de refrigeración:

ONAN (Oil Natural Air Natural)

• Circulación natural del aceite.
• Enfriamiento natural por aire.
• Bajo mantenimiento.
• Alta confiabilidad.

ONAF (Oil Natural Air Forced)

• Circulación natural del aceite.
• Ventiladores para aumentar la disipación térmica.
• Mayor capacidad de carga.

OFAF (Oil Forced Air Forced)

• Bombas de aceite.
• Ventiladores de refrigeración.
• Adecuado para grandes transformadores de potencia.

OFWF (Oil Forced Water Forced)

• Intercambiadores aceite-agua.
• Centrales eléctricas.
• Grandes subestaciones.

Materiales de Fabricación

Radiastar utiliza materias primas de alta calidad para garantizar resistencia mecánica, eficiencia térmica y larga vida útil.

Acero al Carbono

• Q235B
• SPHC
• Acero laminado en frío

Características:

• Excelente soldabilidad.
• Alta resistencia estructural.
• Buena conductividad térmica.

Acero Inoxidable (Opcional)

• SUS304
• SUS316

Recomendado para:

• Ambientes marinos.
• Plantas químicas.
• Instalaciones costeras.

Especificaciones Técnicas

Tratamiento Anticorrosivo

Los radiadores instalados en exteriores deben resistir humedad, rayos UV, niebla salina y contaminación industrial.

Radiastar ofrece diferentes sistemas de protección anticorrosiva.

Preparación de Superficie

• Desengrase.
• Fosfatado.
• Granallado (Sa 2.5).

Imprimación

• Epoxi anticorrosivo.
• Zinc Rich Primer.

Capa Intermedia

• Pintura epoxi de alto espesor.

Acabado Final

• Poliuretano resistente a UV.
• Pintura industrial de larga duración.

Clasificación Anticorrosiva

Disponemos de soluciones conforme a diferentes ambientes:

Procesos de Soldadura

Para garantizar una estanqueidad absoluta:

• Soldadura automática por resistencia.
• Soldadura robotizada.
• Inspección visual al 100 %.
• Ensayos de fugas.
• Ensayos hidrostáticos.
• Ensayos neumáticos.

Cada radiador es sometido a pruebas antes de su entrega.

Normas Internacionales

Los radiadores pueden fabricarse conforme a:

• IEC 60076
• IEC 60076-22
• EN 50216
• DIN 42559
• ISO 9001
• ISO 14001
• ISO 45001

También es posible fabricar según especificaciones particulares de compañías eléctricas y fabricantes de transformadores.

Ventajas de los Radiadores Radiastar

• Alta eficiencia de disipación térmica.
• Excelente circulación del aceite.
• Diseño optimizado mediante ingeniería térmica.
• Baja pérdida de presión.
• Alta resistencia mecánica.
• Excelente comportamiento frente a vibraciones.
• Larga vida útil.
• Fácil instalación y mantenimiento.
• Compatible con ventiladores de refrigeración.
• Fabricación OEM y ODM.
• Personalización completa según planos del cliente.
• Entrega para proyectos internacionales.

Fabricación Personalizada

Radiastar desarrolla radiadores de acuerdo con:

• Planos del cliente.
• Potencia del transformador.
• Capacidad térmica requerida.
• Tipo de refrigeración.
• Dimensiones del tanque.
• Número de paneles.
• Distancia entre paneles.
• Tipo de bridas.
• Presión de trabajo.
• Requisitos de pintura.
• Condiciones ambientales.

También podemos fabricar radiadores compatibles con equipos de fabricantes internacionales y proyectos de sustitución o modernización.

Control de Calidad

Cada radiador pasa por un riguroso proceso de inspección:

• Inspección de materias primas.
• Control dimensional.
• Ensayos de soldadura.
• Ensayo hidrostático.
• Ensayo de estanqueidad.
• Inspección del espesor de pintura.
• Prueba de adherencia del recubrimiento.
• Inspección final antes del embalaje.

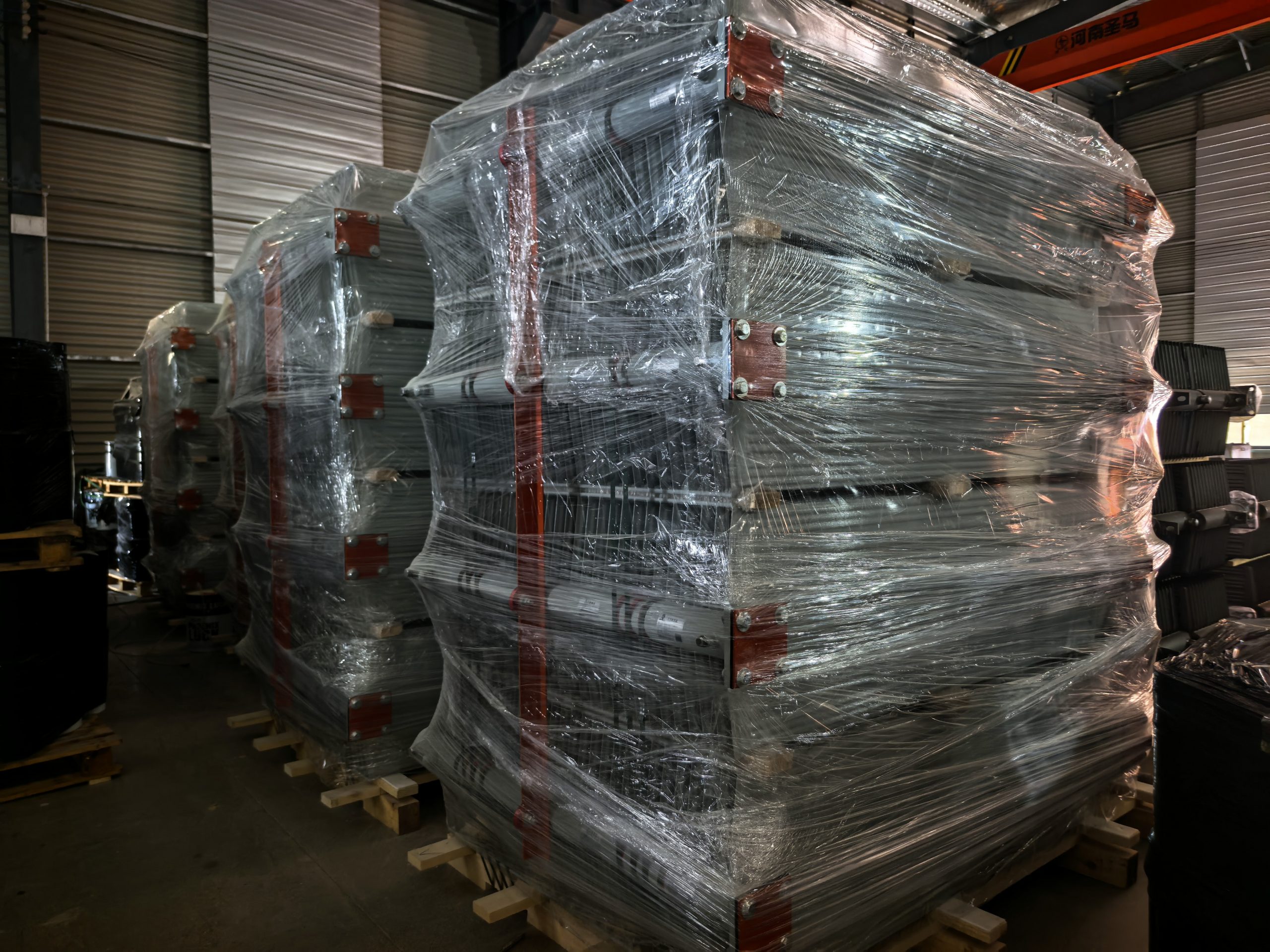

Embalaje para Exportación

Para garantizar la seguridad durante el transporte internacional:

• Palés de acero.
• Palés fumigados.
• Protección anticorrosiva.
• Film retráctil impermeable.
• Refuerzo para transporte marítimo.
• Embalaje apto para contenedores y carga sobredimensionada.

¿Por Qué Elegir Radiastar?

Como fabricante especializado en radiadores para transformadores de potencia, ofrecemos:

• Fabricación directa de fábrica.
• Diseño térmico personalizado.
• Producción OEM y ODM.
• Control integral de calidad.
• Amplia experiencia en exportación.
• Compatibilidad con transformadores IEC e IEEE.
• Soluciones para compañías eléctricas, fabricantes de transformadores y contratistas EPC.

Nuestro objetivo es proporcionar radiadores con alta eficiencia térmica, excelente resistencia a la corrosión y una larga vida útil, adaptados a las necesidades de proyectos de generación, transmisión y distribución de energía en todo el mundo.

Preguntas Frecuentes (FAQ)

¿Qué capacidad de transformador pueden soportar sus radiadores?

Fabricamos radiadores para transformadores desde 10 MVA hasta más de 500 MVA, con diseños personalizados para proyectos especiales.

¿Pueden fabricar según nuestros planos?

Sí. Ofrecemos fabricación OEM y producción basada en planos, especificaciones técnicas o muestras.

¿Qué sistemas de refrigeración son compatibles?

Nuestros radiadores son compatibles con ONAN, ONAF, OFAF y OFWF.

¿Qué nivel anticorrosivo ofrecen?

Disponemos de sistemas de pintura y protección desde ISO 12944 C2 hasta C5/CX, adecuados para ambientes industriales y marinos.

¿Realizan pruebas antes del envío?

Sí. Todos los radiadores se someten a pruebas de estanqueidad, presión, inspección dimensional y control del recubrimiento antes de su expedición.
